一、產品概述
JLH221360控制芯片SIP主要面向激光陀螺儀伺服機構控制電路小型化應用需求，內置多種通信接口，用于實現控制算法及與各個部件之間的通信，并對外部各個部件的控制。

二、主要功能
JLH221360控制芯片主要由DSP核心處理模塊和FPGA接口模塊組成。其中DSP核心處理模塊主要包括DSP、配套電源、SCI接口、CAN接口等；FPGA接口模塊主要包括程序存儲器、接口轉換電路、DAC以及其他外圍電路。各部分主要功能如下：
DSP核心處理模塊主要功能：通過ADC接口對光電探測器輸出的信號進行采集，送入DSP完成控制算法的解算；根據功能時序要求，通過EMIF、RS422等接口實時輸出時序控制指令，實現對外圍電路的控制;通過外部存儲器，實現數據存儲。
FPGA核心處理模塊主要功能：通過D/A轉換模塊，將數字信號轉換為模擬信號實現對激光器輸出光強的控制；通過通信接口及預留的10端口等實現與外部電路的通信及電路控制；通過外部程序存儲器，實現對控制程序的存儲功能。

三、特性參數

• 工作頻率：DSP主頻大于150MHZ；


• 總線協議：SPI+SCI+EMIF;DSP總線通過管腳引出；


• 運算核心：DSP+FPGA；


• 片上存儲：不小于512KB；


• FPGA：邏輯單元不低于20000；


• ADC：16通道12bit采樣精度，12.5MSPS采樣頻率；


• DAC：8通道12bit，高于10MSPS高速輸出；


• FLASH：集成FLASH，DSP外部存儲量32MB，FPGA配置芯片存儲容量16MB；


• PWM：6路可配置PWM通道；


• CAN：集成CAN通道（3.3V電壓）；


• 1/0：16路5V電平1/0，DSP的I0引出7個，FPGA的I/0引出20個；

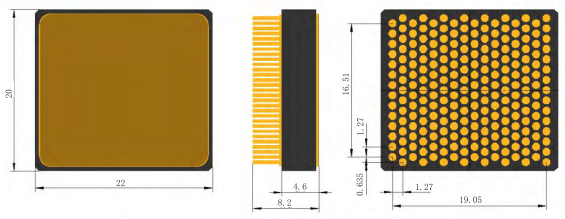

• 尺寸：20mmx22mmx7mm（本體不帶引腳）；


• 封裝形式：PGA封裝。
