一、概述

FPGA主控電路JLH210279可以實現時鐘分頻功能，給I/F電路提供頻標信號；可以實現I/F電路輸出的脈沖信號的定時計數功能；可以采集I/F電路的環境溫度，并根據標定結果進行線性補償和溫度補償。

二、電氣特性

1、電路推薦工作條件如下

1）工作電壓：

電源電壓VS1：（+3. 3±0.05）V

電源電壓VS2：（+1.2±0.05）V

2）工作溫度范圍TA：-55℃～+125℃。

二、電特性

測試條件除非另有規定

V_S1：3.3±0.05V；

V_S2：1.2±0.05V；

-55℃≤T_A≤125℃

三、外形尺寸

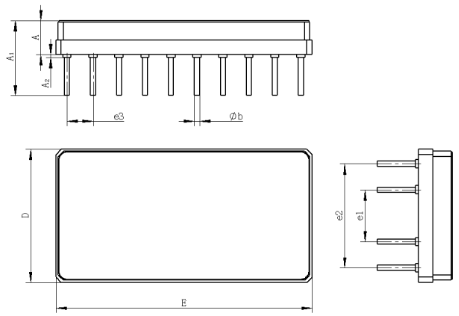

陶瓷外殼采用平行縫焊氣密封裝。封裝形式滿足GB/T 15138的規定，外殼型號管殼CPGA40-1，內部互聯方式為金絲鍵合，采用20μm和18μm的金絲。電路外殼外形尺寸見圖1的規定。單位：mm。

尺寸符號：

A：3.07~3.53

A1：6.92~7.68

A2：0.25~0.35

φb：0.41~0.49

D：12.80~13.20

E：24.80~25.20

e1：5.08

e2：10.16

e3：2.54

注：e1、e2、e3為互換性尺寸，由外殼制造及檢驗保證，本規范不做考核要求。
