一、概述

低噪聲低溫漂精密電壓源是高精度電子系統（比如精密測量設備、高分辨率數據采集系統等）中非常關鍵的元器件，它們能為ADC、DAC、傳感器以及信號處理電路提供一個穩定的電壓參考。
AFC6021MFC是一款低噪聲低溫漂精密電壓源，由青島智騰微電子有限公司自主研制，具有出色的噪聲性能、穩定性和精度。

二、電氣特性

1、電路推薦工作條件如下

1）工作電壓：

電源電壓（VDD）：+15V；

2）工作溫度范圍TA：-55℃～+125℃。

2、電特性

　　注：除另有規定外，-55℃≤T_A≤+125℃，V_DD=+15V

三、外形尺寸及管腳定義

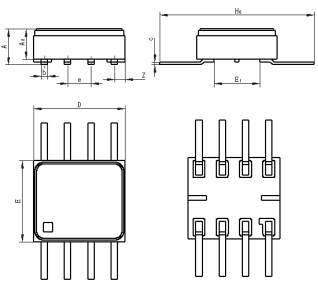

陶瓷外殼采用平行縫焊氣密封裝。封裝形式滿足GB/T 7092的規定，外殼型號CSOP08U，內部互聯方式為金絲鍵合，采用25μm的金絲。電路外殼外形尺寸見圖1的規定。單位：mm

尺寸符號：

A：1.65~2.20

A2：1.35~1.90

D：4.82~5.18

E：4.22~4.58

E1：2.50

HE：10.00~11.15

Z：0.60（0.40~0.80）

e：1.27

b：0.30~0.40

c：0.1~0.2

注：e和E1為互換性尺寸，由外殼制造及檢驗保證，本規范不做考核要求。
