一、概述
JLH204208K-G熱電偶變換器電路,是由青島智騰微電子有限公司自主研制的100%國產化電路，用于溫度參數的測量，與AD590溫度傳感器配套使用。將熱電偶產生的熱電勢經冷端補償放大后，再由線性電路消除熱電勢與溫度的非線性誤差，經溫度電壓變換電路處理后輸出零點為0.2V滿量程為4.8V的線性電壓量。熱電偶變換器電路采用HTCC工藝，將冷端補償電路和輸出放大電路集成為一雙列直插陶瓷封裝電路，具有體積小，重量輕，穩定性好的優點，并能進行有效電磁屏蔽。
二、電氣特性
1、電路推薦工作條件如下
1）工作電壓：
電源電壓1：+15V±0.2V；
電源電壓2：-15V±0.2V；
2）工作溫度范圍TA：-45℃～+85℃。
2.電特性
功耗電流：≤30mA
輸出正向限幅電壓：≤6.3V
輸出負向限幅電壓：≥-0.9V
輸出阻抗：≤1KΩ
線性度：≤±1%F.S.
滿量程輸出：4.75~4.85V
零點輸出：150~250mV

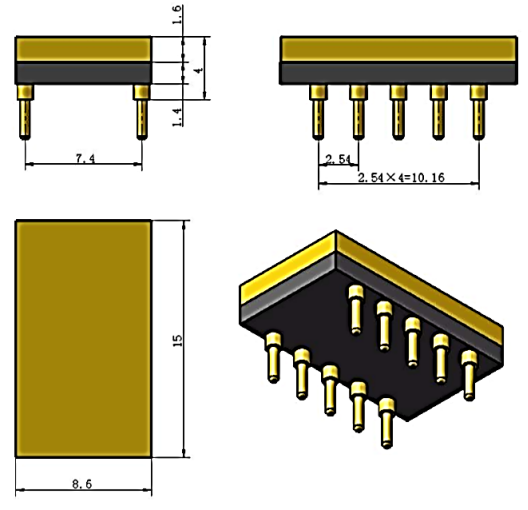

3.外形尺寸
如下圖所示：
