1  技術指標

l  工作溫度：-55℃～+175℃，最高殼溫： +185℃；

l  輸入電壓：10～30V，16～48V，24～72V，24V~100V ，36～108V，70～210V；

l  輸出電壓：最多3路，3.3V， 5V， 9V， 12V， 15V，24V ，32V，36V；

l  輸出紋波及噪聲：1%Vo；

l  輸出功率：16W（殼溫185℃功率無降額）；

l  輸出精度：＜±5%；

l  負載調整率：＜±5%；

l  交叉調整率：雙路輸出，典型±3%（主路50%帶載，輔路10%-100%帶載）；

l  溫度穩定性：＜±2.5%（-55℃～175℃）；

l  電壓調整率：線性調整率：±0.1%(10%線性變化)；

l  過沖幅度：10%（輸入電壓階躍和負載電流階躍）；

l  瞬態恢復時間：50ms（輸入電壓階躍和負載電流階躍）；

l  抗震性：40G，0～800Hz；

l  轉換效率：≥75﹪；

l  靜態功耗：最大 0.8W；

l  輸入和輸出之間的隔離電壓：1000VDC；

l  開關頻率：300KHZ±5%（-55℃~175℃）；

l  機械尺寸：L:53.8mm × W:26.7mm × H:11mm；

l  使用壽命：殼溫175℃ 1000小時。

2  工作原理

       LMP16系列高溫DC-DC模塊采用高頻變換工作模式，把直流電源逆變成高頻電源。通過隔離變壓器實現輸入與輸出電氣隔離，然后經過整流電路將高頻電源轉換成直流輸出。高頻變換電路實現了轉換效率高、體積小、重量輕的目的。

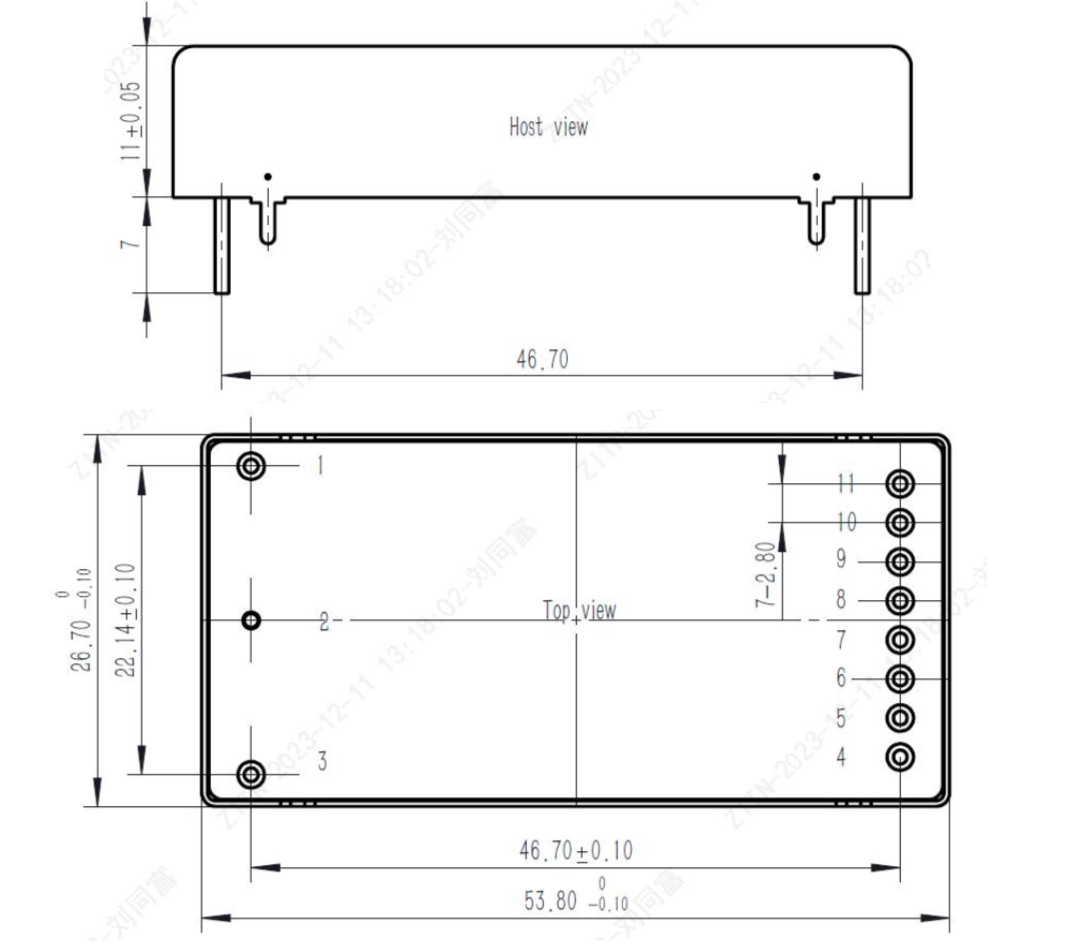

3  外形尺寸圖

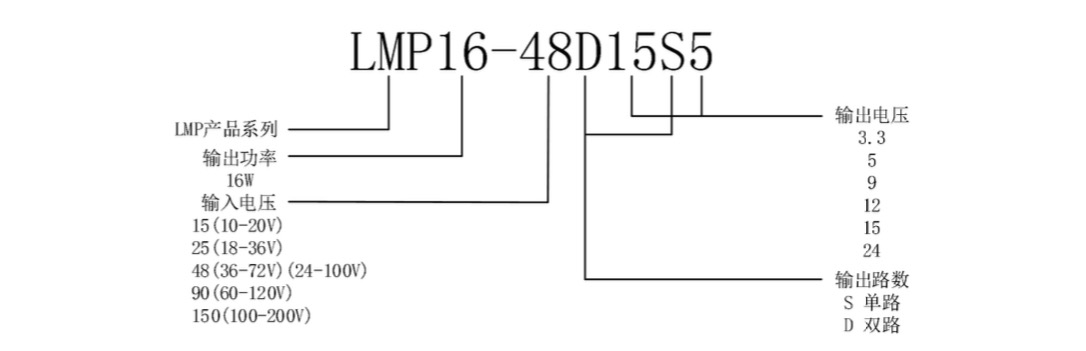

4  選型指南
