1.功能概述
該系列電流頻率轉換電路（I/F電路），在外部基準頻率（4M）的激勵下，將三路模擬電流的輸入信號轉換成周期性頻率信號輸出。
頻率信號。用TTL輸出，高電平有效（5V邏輯），模塊內置SMC18B20TC溫度傳感器，可進行板級或系統級的溫度補償。
2.電氣參數
電路具體技術指標如下表1。
序號 | 指標 | 單位 | 系列型號 | |||||
LG | LC | MG | MC | HG | HC | |||
1 | 量程 | mA | ±25/45/70/90/120 | |||||
2 | 最大輸出頻率 | kHz | 256K | 512K | 1024K | |||
3 | 零偏 | nA | 100/25mA | 100/20mA | 100/25mA | 100/20mA | 100/25mA | 100/20mA |
4 | 零偏一次通電穩定性 | ppm | ≤20 | |||||
5 | 零偏重復性 | ppm | ≤20 | ≤30 | ≤50 | |||
6 | 零偏溫度系數 | nA/℃ | ≤3 | ≤5 | ≤3 | ≤5 | ≤3 | ≤5 |
7 | 通道隔離度 | ppm | 10 | 25 | 10 | 25 | 10 | 25 |
8 | 標度因數非線性 | ppm | ≤15 | ≤30 | ≤25 | ≤50 | ≤50 | ≤100 |
9 | 標度因數溫度系數 | ppm/℃ | ≤15 | |||||
10 | 標度因數一次通電穩定性 | ppm | ≤20 | |||||
11 | 標度因數重復性 | ppm | ≤30 | |||||
12 | 小信號偏差 （＜1mA） | pulse/s | 0.2 | |||||
13 | 工作環境溫度 | ℃ | -55~+85 | |||||
14 | 模塊內集成電路質量等級 | W/J | ||||||
注：此電路也可以通過分流模式接成更大量程電流頻率轉換電路。
3.外形尺寸

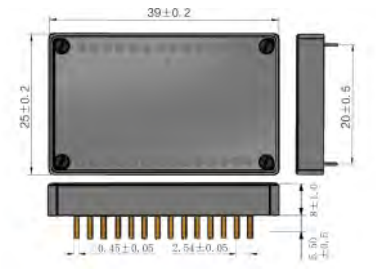

LIFM1系列電流頻率轉換電路的外形結構尺寸應滿足圖2的規定，單位mm。圖中未注公差尺寸，公差按照GB/T1804-92中規定的m級。
