一、概述
該系列電流頻率轉換電路，內置品振，可將三路模擬電流的輸入信號轉換成周期性頻率信號。頻率信號采用TTL輸出，高電平有效(5V邏輯)，該模塊內置SMC18B20TC溫度傳盛器，可進行板級或系統級的溫度補償。
二、電氣參數
| 序號 | 指標 | 單位 | 系列型號 | |||||
| LG | LC | MG | MC | HG | HC | |||
| 1 | 量程 | mA | ±25/±35/±45 | |||||
| 2 | 最大輸出頻率 | kHz | 256K | 512K | 1024K | |||
| 3 | 零偏 | nA | 10 | |||||
| 4 | 零偏一次通電穩定性 | ppm | ≤3 | |||||
| 5 | 通道隔離度 | ppm | 10 | 25 | 10 | 25 | 10 | 25 |
| 6 | 標度因數非線性 | ppm | ≤15 | ≤30 | ≤25 | ≤50 | ≤50 | ≤100 |
| 7 | 標度因數溫度系數 | ppm/℃ | ≤15 | |||||
| 8 | 標度因數非對稱性 | ppm | ≤50 | ≤100 | ≤50 | ≤100 | ≤50 | ≤100 |
| 9 | 標度因數一次通電穩定性 | ppm | ≤10 | ≤20 | ≤20 | ≤40 | ≤25 | ≤50 |
| 10 | 標度因數重復性 | ppm | ≤10 | ≤20 | ≤20 | ≤40 | ≤25 | ≤50 |
| 11 | 小信號偏差 | pulse/s | ≤0.2 | |||||
| 12 | 工作環境溫度 | ℃ | -55~+85 | |||||
| 13 | 模塊內集成電路質量等級 | W/J/G | ||||||
注：模塊內阻容感類質量等級不低于模塊類集成電路。

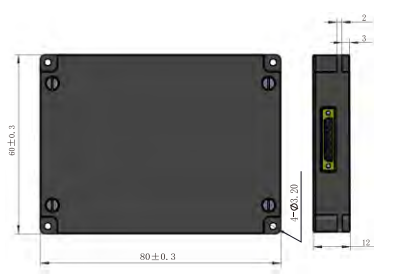

三、外形尺寸
