1.產品概述

JH28-461-15A型 混合集成EMI濾波器是為給 28V 輸入 150W 系列 DC/DC 變換器配套使用而進行設計，主要功能是減小輸入 DC/DC 變換器的輸入紋波電流，從而降低電源變換器的電磁干擾，最終滿足 GJB151A-CE102 的檢測需求。產品執行 GJB 2438B-2017《混合集成電路通用規范》中的日級標準，可應用于航空、航天等高性能軍用電子系統。

2.推薦工作條件

工作溫度：-55℃~+125℃（殼溫）

存儲溫度：-60℃~+150℃（環境溫度）

輸入電壓：16V~40V

輸出電流：0~15A

引線焊接溫度：300℃（10s）

3.外形尺寸

該產品采用厚膜混合集成工藝制造，全密封金屬外殼封裝，外形尺寸<76.70mmx64.00mmx10.66mm。

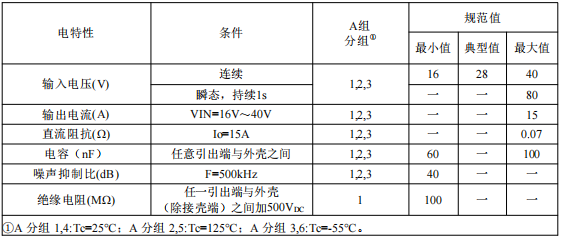

4.主要電參數

5.應用說明

EMI 濾波器與 DC/DC 變換器配套使用時，DC/DC 變換器的輸入電流即為EMI濾波器的輸出電流。DC/DC 變換器的輸入電流在輸入電壓范圍在低端時為最大，應計算 DC/DC 變換器在輸入低端時的輸入電流，同時適當考慮功率降額設計余量，合理設計所需 EMI濾波器的輸出電流。

6.與進口器件對應情況

該產品與 Interpoint 公司 FMC-461、VPT 公司 DVMC28 產品兼容，可實現PIN-PIN 插拔替換。
